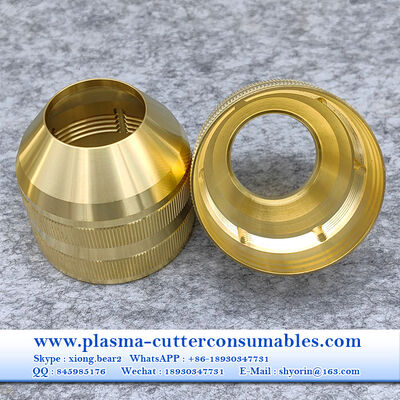

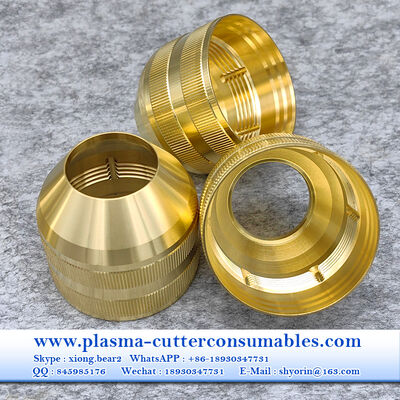

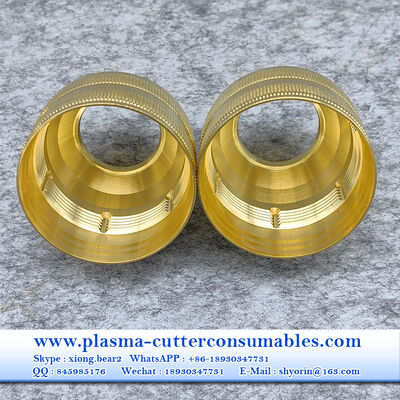

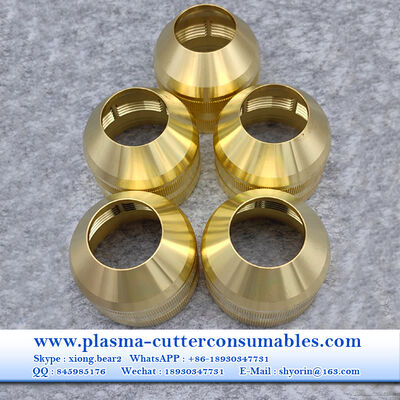

Consommables Plasma. 11.848.201.081 capuchon de Protection G501 pour accessoires Plasma Kjellberg HiFocus

Consommables Plasma .11.848.201.081 G501 Capuchon de protection pour accessoires plasma Kjellberg HiFocus

Shanghai ZhouBo Welding & Cutting Technology est un fabricant professionnel de consommables plasma : électrodes, buses, boucliers, anneaux de tourbillon, capuchons intérieurs, capuchons de retenue, tubes d'eau, corps de torche, etc. Nous avons des dizaines d'années d'expérience dans l'exportation vers de nombreux pays, et nos produits sont très compétitifs dans le monde.
Notre entreprise produit :
1. Consommables pour HT4400, HPR400XD, HPR260XD, HPR130XD, HPR260, HPR130, HSD130, HD3070, HD4070, HT2000, MAX200, POWERMAX1650, POWERMAX1250, POWERMAX65, POWERMAX85, POWERMAX45, POWERMAX30, etc.
2. Consommables Kjellberg pour HiFocus80i, HiFocus100i, HiFocus130i, HiFocus160i, HiFocus280i, HiFocus360i, HiFocus440i, etc.

3. Consommables Esab pour PT-25, PT-36, PT-37, PT-600, PT-15XL, PT-19XL, PT-31XL, etc.



Support technique :

Mesures de câblage anti-interférences pour machines-outils

Le dispositif CNC et l'unité servo du système de découpe plasma à arc CNC sont la partie centrale du système, l'alimentation est le principal moyen d'entrée des interférences. Les interférences de l'alimentation sont principalement produites par le couplage d'impédance de la ligne d'alimentation, tous les types d'équipements électriques de haute puissance sont la principale source d'interférences.

3.1 Ligne d'alimentation avec fil blindé

Ligne d'alimentation du système de découpe plasma à arc CNC. La ligne de cathode de la torche de coupe et la ligne de plasma/arc sont suspendues au support coulissant, équivalent à des lignes parallèles sur des dizaines de mètres et la ligne de contrôle de l'arc. La ligne de cathode de la torche provient de l'alimentation plasma, la ligne de cathode de la torche du courant continu de 100 ampères. Elle produit un champ électromagnétique et un signal de haute fréquence d'arc de haute fréquence par couplage, ce qui provoque des interférences électromagnétiques sur le dispositif CNC et l'unité servo.

L'utilisation de cuivre et d'aluminium pour la couche de blindage du câble blindé peut supprimer efficacement les interférences électromagnétiques à haute fréquence. La mise à la terre peut inhiber le changement du champ d'induction électrostatique du fil central.

Utilisation d'un filtre d'alimentation 3.2

Le filtre d'alimentation est un composant indispensable pour la lutte contre les interférences. Il a de bonnes performances de suppression des interférences dans les sections haute et basse fréquence. Points à surveiller lors de l'utilisation :

A) Le filtre doit être installé sur la surface du métal conducteur, ou tissé à travers la terre et le sol ;

B) L'emplacement du filtre doit être aussi proche que possible de l'entrée de la ligne d'alimentation ;

C) Pour l'entrée et la sortie du filtre, il est préférable d'utiliser un fil blindé ou une paire torsadée ;

D) Pour éviter le couplage mutuel des lignes d'entrée et de sortie, il est absolument interdit de regrouper les lignes d'entrée et de sortie avec l'utilisation de fil blindé.
